Комплект автоматики Roger KIT R20/320 для розпашних воріт

Завдяки похилому розміщенню мотора, автоматика Roger R20/320 має найвище тягове зусилля шарнірної втулки і воно досягається впровадженням в систему редуктора всього однієї передавальної ступені та істотно знижує масу приводу. Обертання мотора через металевий черв'як передається на шестерню ходового гвинта, виробленого з бронзи. У цьому поєднанні конструкційних матеріалів значно зменшується тертя, нагрівання і знос деталей.

Електропривод Roger R20/320 - металевий пятізаходний ходовий гвинт з невеликим кроком нарізки, підданий прецизійній шліфовці і загартуванню, підтримуваний 2-мя підшипниками з боку редуктора і підшипником ковзання з протилежного краю приводу, гарантує рівномірне розташування зусилля по контактної площини шарнірної втулки. Реалізується незвичайна плавність переміщення розпашних воріт і міцність системи.

Привід Roger R20/320 дуже продуктивний в роботі. Самоблокуючий редуктор міцно замикає ворота при відсутності доп. замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, врахована комфортна ручка розблокування, що відмикається індивідуальним ключем.

Автоматика для розпашних воріт Roger R20/320 і кінцеві вимикачі відкривання/закривання розташовані в пазу, зробленому у верхній частині кожуха ходового гвинта і захищені кришкою. Швидке регулювання кінцевих положень ходу воріт виконуються звичайним рухом каретки вимикача при підходящій точці спрацьовування.

Вихідний конденсатор і кінцеві вимикачі скоммутовані на клемній колодці всередині корпусу приводу, це істотно спрощує всі електричні підключення. Справжній кабельний затиск робить безпечним і герметичним введення кабелю різного перетину.

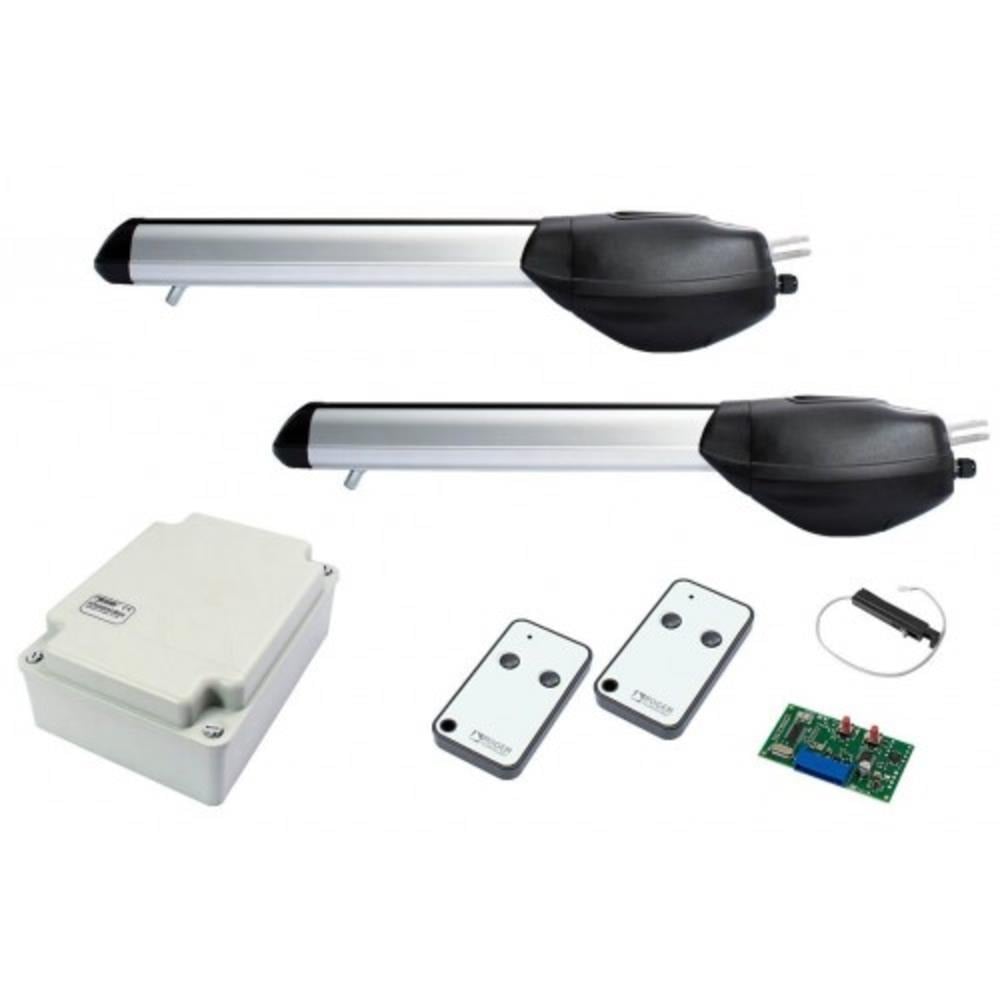

Комплектація:

• приводи Roger R20/300 електромеханічні - 2 шт
• кінцеві вимикачі електромеханічні MC770 - 1 шт
• блок керування Roger B70/2DC/BOX -1 шт
• приймач внутрішній Roger H93/RX22A/I    2х канальний - 1 шт
• пульт радіокерування 4х канальний M80/TX44R  -2 шт

Характеристики:

• стулка до 2,5 м
• вага до 400 кг
• 220В / 200Вт / ІР43,
• інтенсивність 40%,
• час відкриття - 19 сек

Увага: Для глухих воріт потрібно враховувати вітрове навантаження і вибирати автоматику з запасом 50% по вазі.
