Комплект автоматики Roger KIT H23/284 для розпашних воріт

Цей комплект автоматики призначений для управління розпашними воротами, у яких ширина кожної стулки не перевищує 2.8 метра, а вага - 300 кг. Основні виконавчі пристрої - два електромеханічних приводу H23/284. Ці механічні пристрої мають в своєму складі вимикачі кінцевих положень, які здатні дуже точно виставляти кути, на які відкриються стулки воріт. Тому упори для стулок встановлювати не потрібно.

Важелі виконавчих пристроїв, з метою антикорозійного захисту, покриті тонким шаром цинку. З'єднуються зі стулкою, а також між своїми частинами, посиленими болтами і прецизійними втулками. Такі шарнірні з'єднання дозволяють воротам працювати плавно і розмірено, без сторонніх шумів. Електродвигуни працюють від напруги змінного струму 230В/50Гц. Якщо інтенсивність експлуатації перевищить 50%, можливий їх вихід з ладу в результаті перегріву обмоток. Щоб цього не сталося, в конструкцію вбудована термічна захист, що спрацьовує при температурі 140°С.

Електроприводи відкривають стулки на кут 90° всього за 14 секунд. Самоблокуючий редуктор надійно замикає ворота в закритому положенні, так що проникнути всередину неможливо. Але якщо стулки ширше 2.5 метрів, для забезпечення безпеки краще встановити додатково електричний замок. Стандартні важелі LT302 використовуються тоді, коли ворота відкриваються всередину. Їх не можна використовувати в разі, якщо конструкція відкривається назовні. Для цієї мети використовуються довгі важелі LT303.

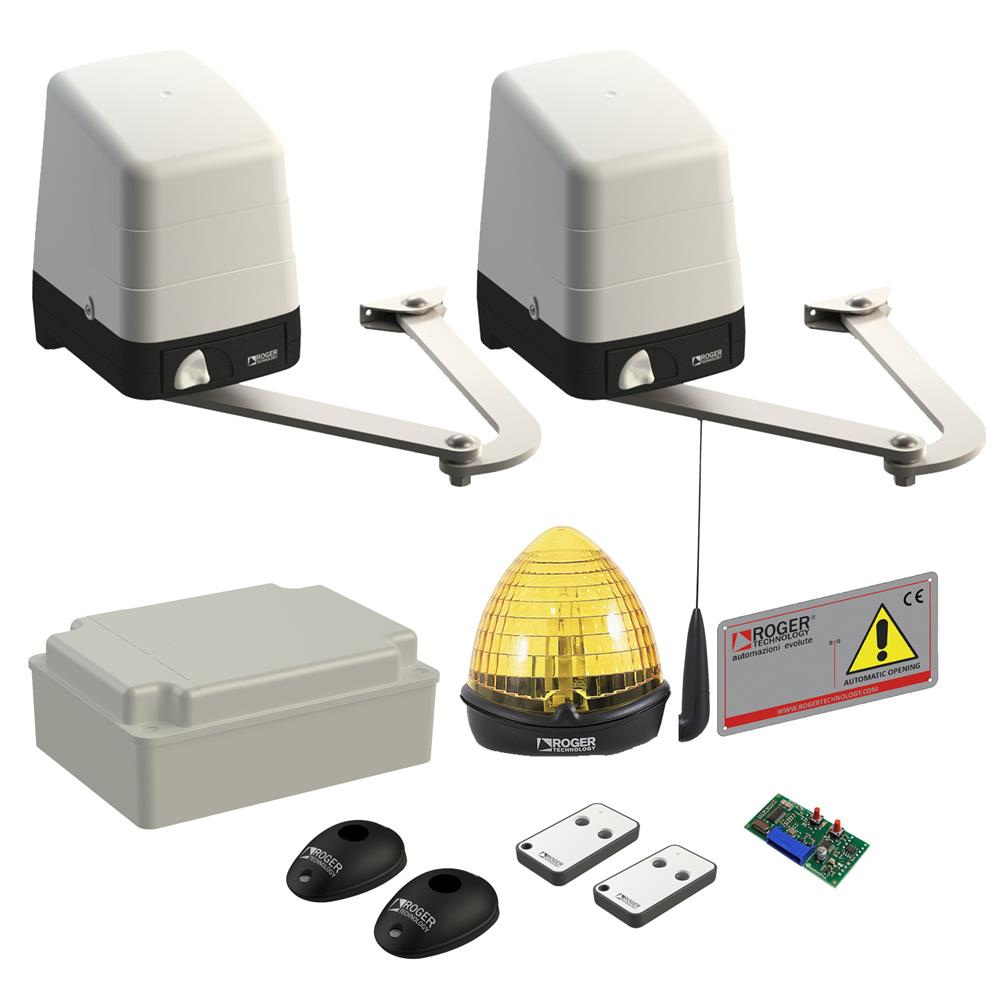

Всі зубчасті колеса і черв'ячний гвинт редуктора зроблені з металу, первинна передача - із загартованої сталі і бронзи. Вали обертаються на шарікоподшипникових опорах. Така конструкція гарантує довговічну роботу без поломок. До складу комплекту, крім 2-х приводів, також входять:

• електромеханічні приводи H23/284 - 2 шт
• вбудовані кінцеві мікровимикачі - 1 шт
• блок керування Roger 230В H70/200AC/BOX - 1 шт
• приймач внутрішній Roger H93/RX22A/I   2х канальний - 1 шт
• пульт радіокерування Roger E80/TX52R/2    2х канальний - 2 шт
• фотоелементи Roger інфрачервоні R90/F2ES - 1 пара
• сигнальна лампа Roger 230V R92/LED230 - 1 шт
• антена Roger R91/AN1/LR1 - 1 шт

Характеристики:

• стулка до 2.8 м
• вага до 300 кг
• 220В / 200Вт / ІР43,
• інтенсивність 40%,
• час відкриття - 14 сек

Увага: Для глухих воріт потрібно враховувати вітрове навантаження і вибирати автоматику з запасом 50% по вазі.
