Комплект автоматики Roger KIT R21/353 для розпашних воріт (підземного типу монтажу)

Електромеханічний привід прихованої установки серії R21, від італійської компанії ROGER, розроблений для автоматизації розпашних воріт зі стулками, кожна з яких має ширину до 3.5 метрів і важить до 800 кг. Його встановлюють під землею, так що не видно, чим і звідки ворота управляються. Це - ідеальне рішення для управління розпашними воротами будь-яких конструкцій, що не порушує первісної форми і дизайну стулок. Змонтований таємно, в спеціальному фундаментному коробі, привід повністю непомітний.

Механічні вузли виконавчих пристроїв укладені в корпуси зі сплаву титану з алюмінієм, що повністю запобігає корозії. Ці корпуси мають європейський клас антикорозійного захисту IP67. Вони оснащені прокладками з пароніту, а також сальниками з фтор-каучукової гуми. Таким чином, внутрішні механічні вузли повністю непроникні для вологи. Фундаментний короб також виготовляється з титано-алюмінієвого сплаву, і повинен бути встановлений одночасно з ворітної конструкцією. Тому на підземну автоматику необхідно орієнтуватися ще на етапі установки ворітної конструкції.

Ворота спираються на шарніри, що обертаються на кулях із загартованої сталі. Це запобігає передчасному зносу або нестійкість системи обертання. Для обмеження ходу стулок воріт призначені вбудовані механічні упори відкривання/закривання, вони значно прискорюють процес монтажу. У відкритому стані положення кожної стулки може бути відрегульовано дискретно. Для цього призначені 6 позицій. Упор закривання регулюється плавно.

Редуктор приводу - самоблокується. Це означає, що в закритому стані через стулки, якщо вони коротші 2.5 метрів, проникнути неможливо. При більшій ширині воріт виробник рекомендує обзавестися електричним замком. У разі перебоїв з електрикою, слід переходити на ручне управління. Для цього потрібно використовувати систему розблокування приводів за допомогою персонального ключа.

Комплектація:

• електромеханічні приводи R21/351 - 2 шт

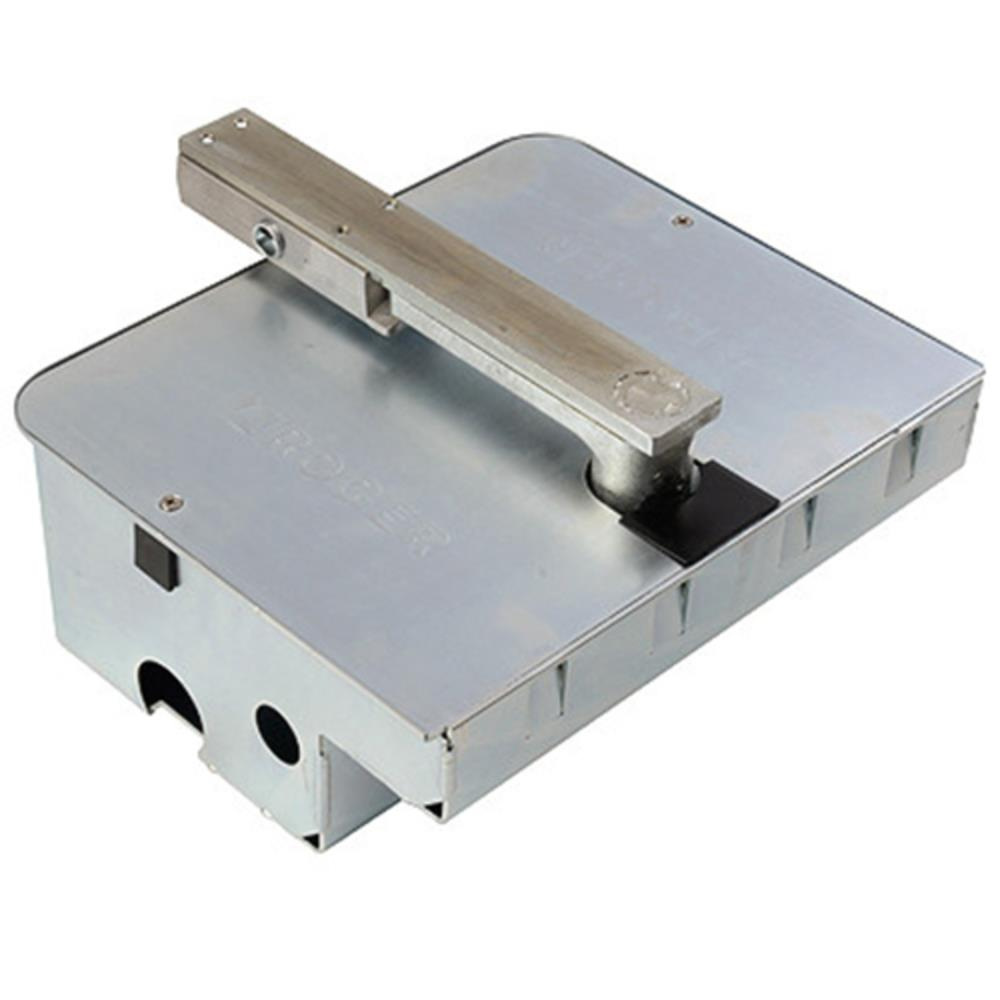

• короб з важелями FU100 - 2 шт
• регульовані механічні упори - 1 шт
• блок керування Roger B70/2DC/BOX -1 шт
• приймач внутрішній Roger H93/RX22A/I   2х канальний - 1 шт
• пульт радіокерування Roger E80/TX52R/2    2х канальний - 2 шт
• фотоелементи Roger інфрачервоні R90/F2ES - 1 пара
• сигнальна лампа Roger 230В R92/LED230 - 1 шт
• антена Roger R91/AN1/LR1 - 1 шт

Характеристики:

• стулка до 3,5 м
• вага до 800 кг
• 220В / 200Вт / ІР67,
• інтенсивність 30%,
• час відкриття - 19 сек

Увага: Для глухих воріт потрібно враховувати вітрове навантаження і вибирати автоматику з запасом 50% по вазі.
