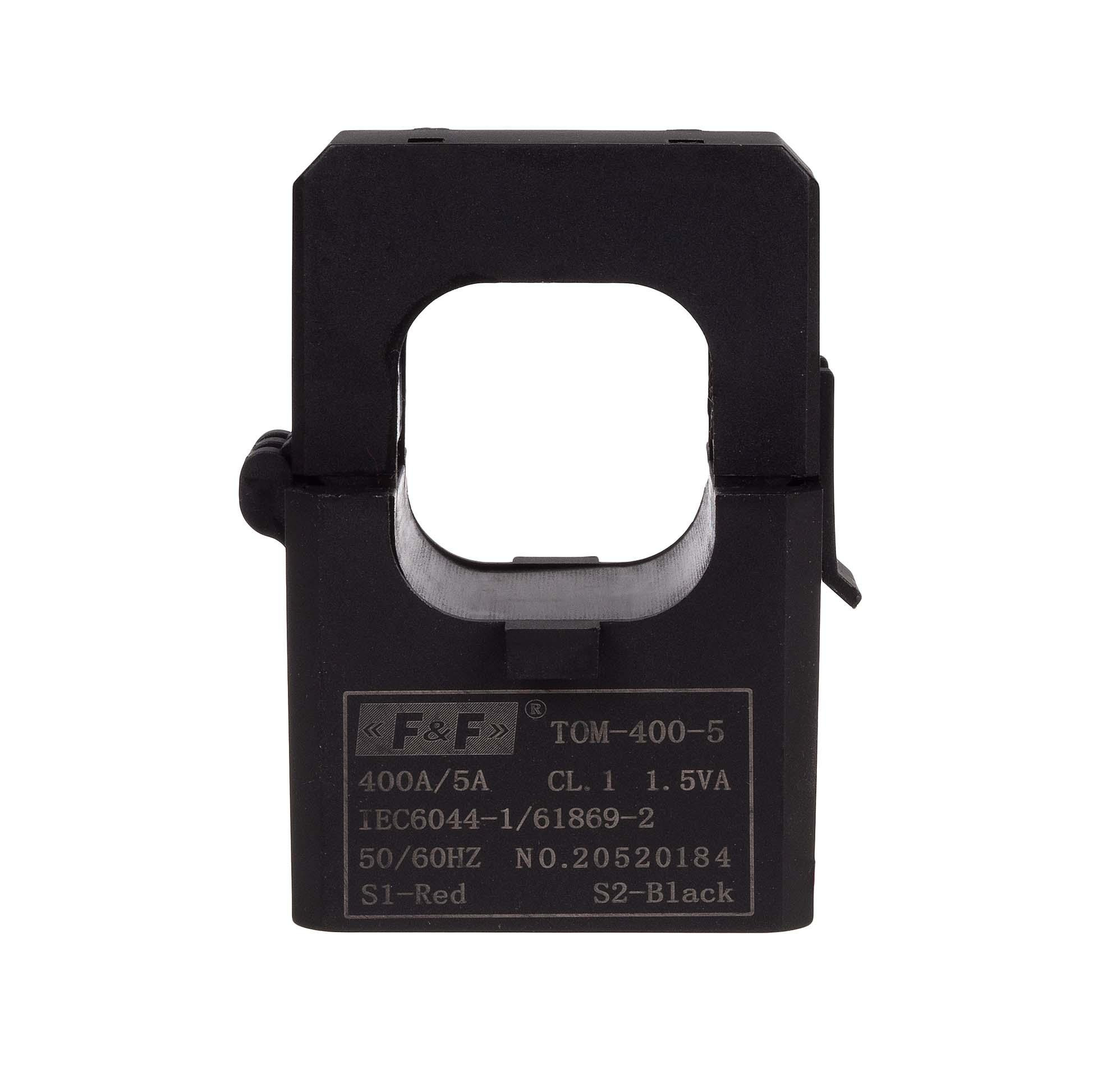

Трансформатор тока F&F TOM-400-5, с разборным сердечником, 400/5

Тип: Однофазный. Корпус: с разборным сердечником. Трансформация: 400/5. Мощность: 1,5 ВА. Трансформатор тока служит для пропорционального изменения больших токов на меньшие значения, адаптированные к диапазонам измерения контрольно-измерительных приборов.Как работает миниатюрный трансформатор тока с открытым корпусом ТОМ?Провод с измеряемым током проходит через основное отверстие трансформатора (Р1/Р2), что эквивалентно одному витку первичной обмотки. Выходы S1 и S2 вторичной обмотки подключаются к зажимам измерительного электрического цепи контрольного или измерительного прибора.Коэффициент сил токов в обоих обмотках является постоянной величиной.Это постоянный коэффициент IPn/ISn = N, гдеIPn – номинальный первичный ток;ISn – номинальный вторичный ток;N – значение трансформации.По величине тока, проходящего по вторичной обмотке, можно определить величину тока, проходящего по первичной обмотке:ISm * N = IPm, гдеISm – измеренный первичный ток;IPm – вторичный измеренный ток. ВНИМАНИЕ!К цепи вторичного тока рекомендуется подключать провод диаметром не менее 2,5 мм².Заземление клеммы S2 рекомендуется.Запрещается отключать цепь вторичного тока во время работы трансформатора (есть риск поражения электрическим током или повреждения устройства).
