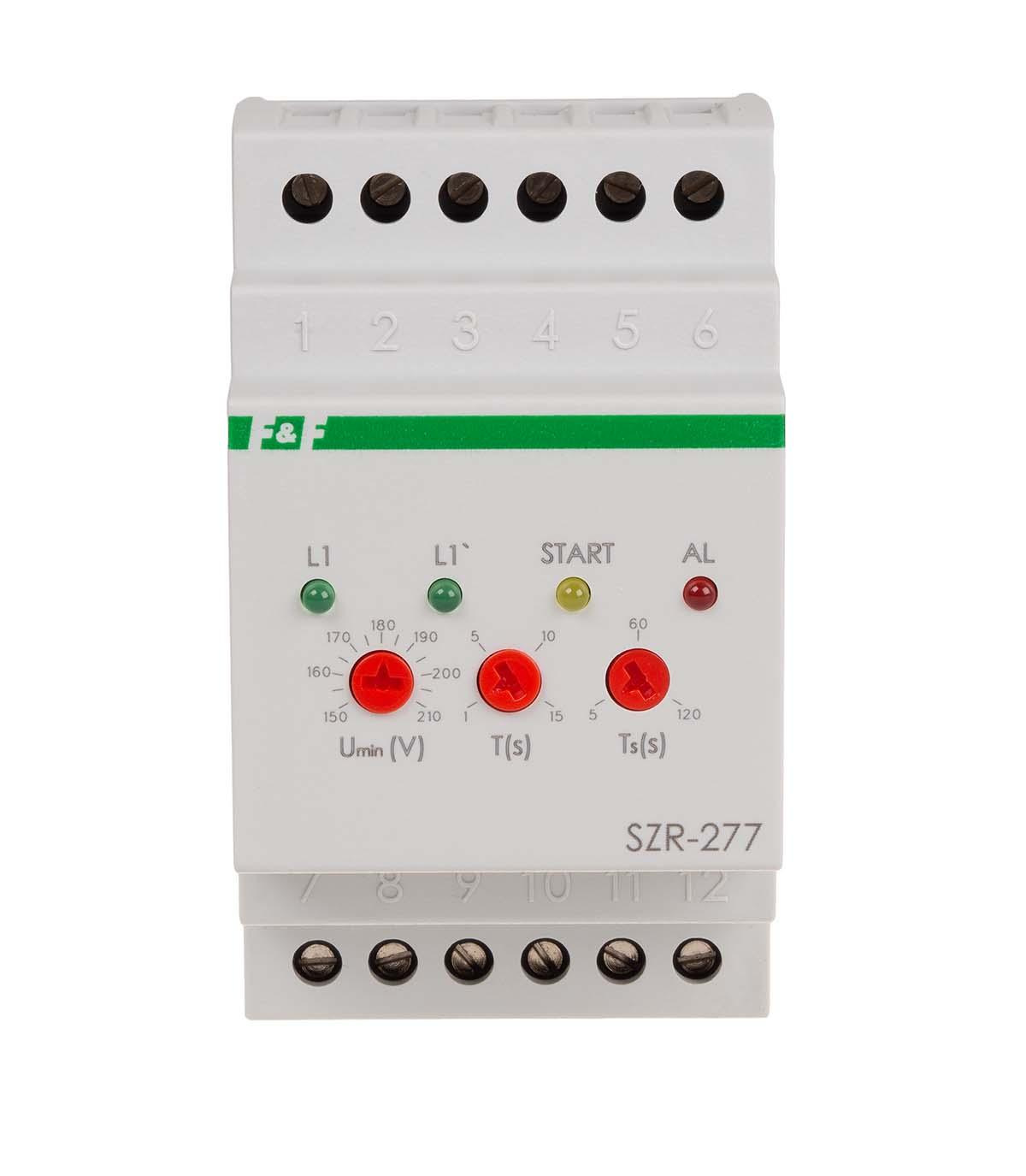

Автоматическое включение резерва SZR-277 от однофазного генератора

Назначение: SZR-277 (для генераторов) предназначен для контролянапряжения в однофазной сети питания и переключения потребителей на резервныйвход от генератора, при выходе напряжения из сети за установленные пределы. Принцип действия: если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключено к сети. При выходе напряжения за установленные пределы, контакты 2-7 размыкаются, нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и реле подает сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания. Отличия- контроль верхнего и нижнего допустимых значений напряжения;- защита нагрузки от пониженного и повышенного напряжения;- контроль включения нагрузки, защита от «встречного» напряжения;- формирование сигнала запуска генератора;- контроль запуска генератора;- аварийное отключение нагрузки внешним сигналом;- работа от внешнего аккумулятора и поддержание его в рабочем состоянии.
