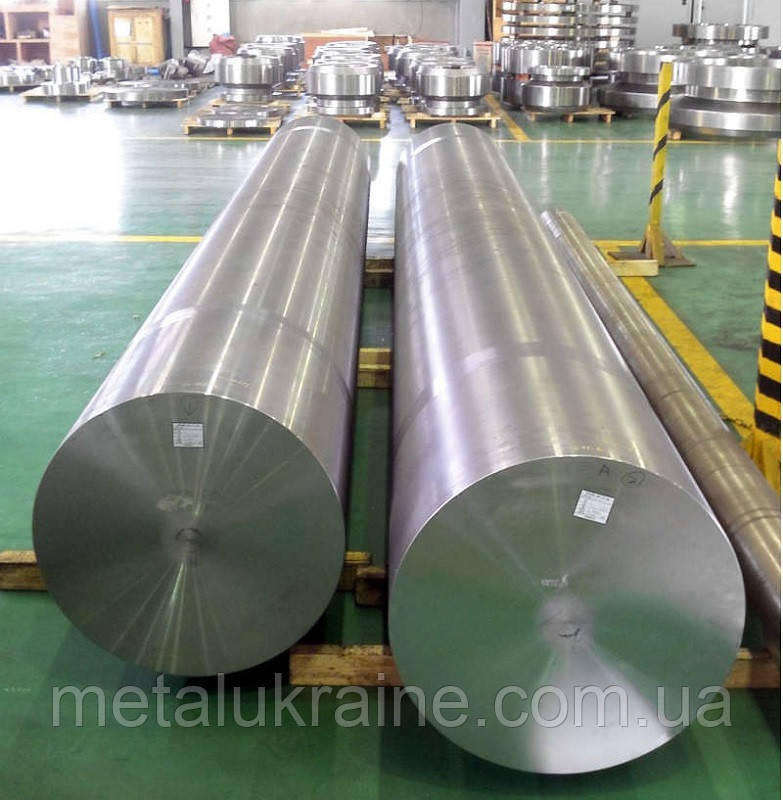

Круг 240мм сталь 30Х13

Класс: Сталь коррозионно-стойкая жаропрочная Использование в промышленности: режущий, мерительный инструмент, пружины, карбюраторные иглы, штоки поршневых компрессоров, детали внутренних устройств аппаратов и другие различные детали, работающие на износ в слабоагрессивных средах до 450 °С.; сталь мартенситного класса Удельный вес: 7670 кг/м3 Термообработка: Отпуск 740 - 800oC Температура ковки, °С: начала 1250, конца 850. Сечения до 400 мм подвергаются низкотемпературному отжигу с одним переохлаждением Твердость материала: HB 10 -1 = 131 - 207 МПа Температура критических точек: Ac1 = 810 , Ac3(Acm) = 860 , Ar3(Arcm) = 660 , Ar1 = 710 , Mn = 240 Обрабатываемость резанием: в закаленном и отпущенном состоянии при HB 241 и σв = 730 МПа, К υ тв. спл = 0,7, Кυ б.ст = 0,45 Свариваемость материала: не применяется для сварных конструкций Флокеночувствительность: не чувствительна Склонность к отпускной хрупкости: малосклонна Жаростойкость: стойкая до температуры 600 - 650 ºС Механические свойства стали 30Х13 ( стар. 3Х13 ) ГОСТ Состояние поставки, режим термообработки Сечение, мм σ0,2 (МПа) σв(МПа) δ5 (%) ψ % KCU (кДж / м2) HB(HRCэ), не более ГОСТ 5949-75 Закалка 950-1020 °С, масло. Отпуск 200-300 °С, воздух или масло. Образцы - - - - - (50) ГОСТ 18907-73 Прутки шлифованные, обработанные на заданную прочность. 1-30 - 530-780 12 - - - ГОСТ 25054-81 Поковки. Закалка 1000-1050 °С, масло. Отпуск 700-750 °С, воздух. До 1000 588 735 14 40 29 Поверхности 235-277 ГОСТ 18143-72 Проволока термообработанная 1,0-6,0 - 490-830 12 - - - Механические свойства прутков стали 30Х13 ( стар. 3Х13 ) при 20 ºС в зависимости от тепловой выдержки Режим термообработки Температура, °С Время, ч σ0,2 (МПа) σв(МПа) δ5 (%) ψ % KCU (кДж / м2) Закалка 1000 ºС, воздух. Отпуск 650 ºС, воздух. 550 600 550 600 3000 3000 7000 10000 670 620 610 420-450 860 800 800 670 16 20 18 23-26 51 56 54 57 44 50 49 - Ударная вязкость прутков стали 30Х13 ( стар. 3Х13 ) сечением 25 мм KCU, (Дж/см2) Т= +20 °С Т= -20 °С Т= -50 °С 63 52 45 Механические свойства стали 30Х13 ( стар. 3Х13 ) при повышенных температурах Температура испытаний, °С σ0,2 (МПа) σв(МПа) δ5 (%) ψ % KCU (кДж / м2) Прокат. Нормализация 1000 °С, воздух. Отпуск 650 °С, 2 - 3 ч 20 200 300 400 500 600 700 660 630 570 530 410 940 820 770 710 610 450 16 14 13 13 14 21 52 58 53 53 55 81 54 127 122 157 162 157 Образец диаметром 6 мм и длиной 30 мм. Деформированный. Скорость деформирования 16 мм/мин, скорость деформации 0,009 с-1 800 900 1000 1100 1200 77 93 50 37 26 89 130 76 43 29 67 82 70 71 74 98 82 97 98 98 - - - - - Механические свойства стали 30Х13 ( стар. 3Х13 ) при испытании на длительную прочность Предел ползучести, МПа Скорость ползучести %/ч Температура, ºС 131 82 1/100000 1/100000 400 450 Предел выносливости σ-1 = 372 МПа при n = 107 (образцы гладкие). Коррозионная стойкость стали 30Х13 ( стар. 3Х13 Среда Температура, ºС Длительность испытания, ч Глубина коррозии, мм/го Морская вода 63,4 % раствор H2SO4 Пар - воздух 100 15 100 93 24 50 0,01 2,1 0,018 Для повышения коррозионной стойкости рекомендуется производить отпуск при температуре до 300 ºС или свыше 650 ºС. Механические свойства стали 30Х13 ( стар. 3Х13 ) при Т=20oС Прокат Размер Напр. σв(МПа) sT (МПа) δ5 (%) ψ % KCU (кДж / м2) Лист 1 - 4 Поп. 500 15 Поковки Прод. 850 710 12 40 350 Проволока до Ж 6 700 12 350 Физические свойства стали 30Х13 ( стар. 3Х13 ) T (Град) E 10- 5 (МПа) a 10 6 (1/Град) l (Вт/(м·град)) r (кг/м3) C (Дж/(кг·град)) R 10 9 (Ом·м) 20 2.23 7670 522 100 9.98 26.4 7650 473 595 200 2.14 10.65 27.2 7620 502 684 300 2.06 11.13 27.7 7600 540 769 400 1.97 11.7 27.7 7570 582 858 500 1.85 11.83 27.2 7540 653 935 600 1.74 12.3 26.7 7510 749 1015 700 12.5 25.6 7480 879 1099 800 12.6 25.1 7450 783 900 26.7 7460 657
