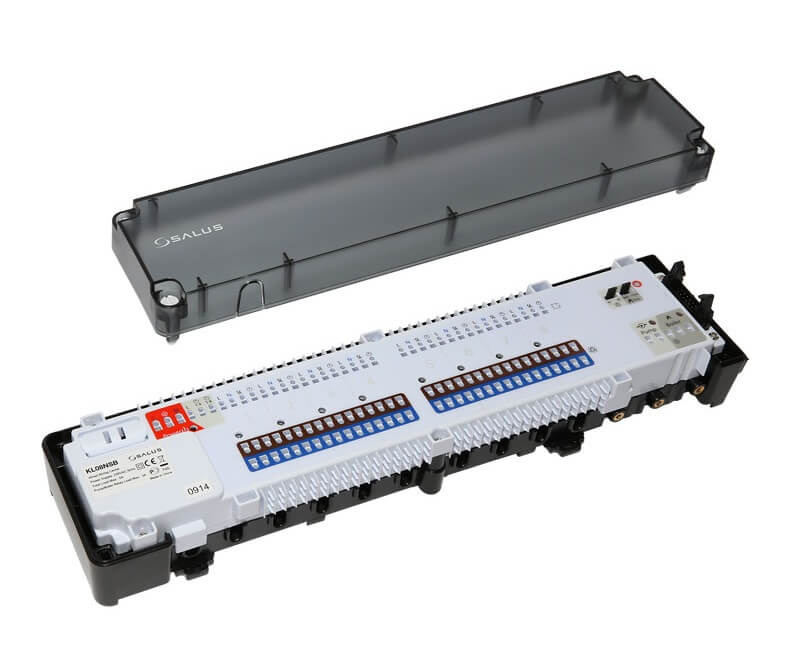

Центр комутації Salus KL08NSB Восьми зонний центр комутації використовується для контролю роботи терморегулятора з термоелектричними термопріводамі. Він дозволяє під єднати певну кількість терморегуляторів і сервоприводів в системі опалення приміщення, створюючи одну цільну єдину опалювальну мережу. За допомогою даного центру комутації підключення необхідних компонентів системи опалення стає набагатопростіше і безпечніше. З єднання відбувається за рахунок технології PLUG-IN. Властивості центру комутації Salus KL08NSB безпотенційні підключення насоса безпотенційні підключення котла Можливість підключення як нормально замкнутих, так і нормально розімкнутих сервоприводів З єднання за рахунок технологіїPLUG-IN LED - індикація Захисні елементи для монтажу Зовнішні годинник (опціонально) Функція NSB Можливість підключення 8 регуляторів - 2 групи по 4 регулятора До 4-х сервоприводів на кожен терморегулятор Можливість підключення розширювального модуля KL04NSB Можливість підключення регуляторів старшої серіїEXPERT Характеристики центру комутації Salus KL08NSB Харчування: 230 VAC Змінний струм : 3A Вихід: 230 VAC/50Hz Розмір (мм): W-355 H-83 D-67 Відповідність продукції Salus KL08NSB відповідає вимогам ЄС і відповідає наступним директивамЄС: Директиві по електромагнітній сумісності 2004/108/EC Директиві про низьку напругу 2006/95/EC підключення центру комутації Salus KL08NSB Застосування центру комутації KL08NSB забезпечує просте і безпечне підключення терморегуляторів і сервоприводів. Нижче описано три можливі конфігурації підключення: Дві групи по 4 регулятора - наприклад, в одній групі VS30 (1 шт.) + VS35 (до 3 шт.) Три групи по 4 регулятора, третя група підключається до KL04NSB. Одна група - Один регулятор VS30 (ведучий), який управляє функцією NSB (зниження) на інших 7-ми регуляторах VS35. Для цього потрібно встановити перемички 1-4 і 5-8, що знаходиться на сірому полі, поруч з підключенням проводів харчування центру комутації. якщододатковий модуль KL04NSB під єднується до KL08NSB, він не входить в цю конфігурацію і окремий VS30 майстер термостат буде керувати групою VS35 термостатів, підключених до KL04NSB на зони з 9 до 12.
