Електромагнітний замок YLI Electronic YM-60M врізний

Опис електромагнітний замок YLI Electronic YM-60M врізний

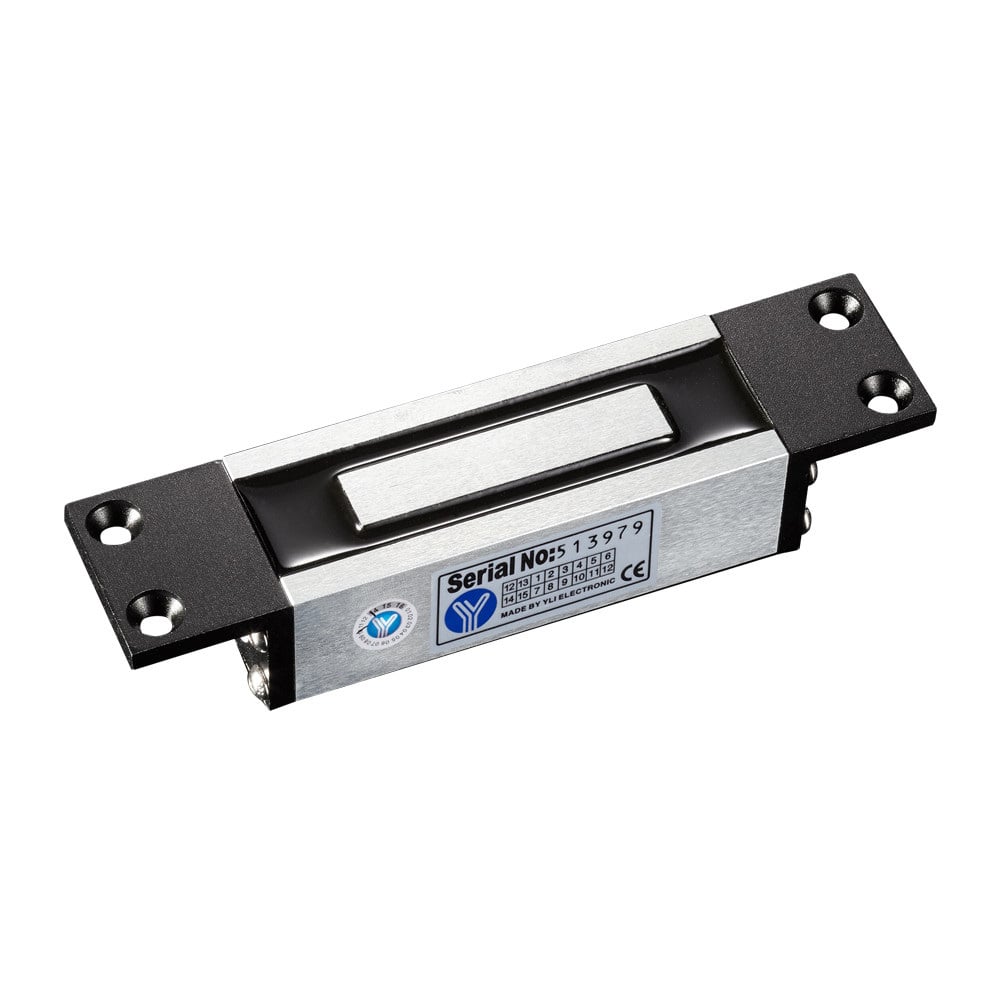

YM-60M – врізний електромагнітний замок з силою утримання до 60 кг на розрив. Призначений для внутрішньої установки на шафах. Магнітний або електромагнітний замок – пристрій для замикання дверей, принцип роботи якого ґрунтується на магнітній взаємодії. Складається з корпусу з електромагнітом та відповідної планки з металу з високою магнітною проникністю.

Як працює електромагнітний замок YLI Electronic YM-60M

Електромагнітний замок встановлюється на дверну коробку, планка у відповідь – на двері. При подачі живлення (DC12V) – замок примагнічує планку у відповідь, надійно замикаючи двері. За відсутності живлення – замок відкривається, що відповідає вимогам протипожежної безпеки. Для компенсації бавовни при зачиненні дверей, на планці у відповідь передбачена гумова прокладка. Електромагнітні замки використовуються як виконавчі пристрої в системах контролю та управління доступу (СКУД). Найчастіше встановлюються на вхідні двері у під'їздах, офісах, банках, бізнес-центрах та інших приміщеннях.

Особливості YLI Electronic YM-60M:

• Сила утримання: 60 кг
• Матеріал корпусу: анодований алюміній
• Матеріал у відповідь: цинк
• Живлення: DC12V
• Споживання: 140mA
• Розміри: замок з кріпильною планкою: 130 х 30 х 25 мм; планка у відповідь: 75 х 32 х 10 мм

 Установка електромагнітного замка

1. Наклейте трафарет у місці встановлення частини у відповідь на двері;
2. З зовнішньої частини дверей просвердліть отвір (відповідно до інструкції, але не до кінця!), і два неглибоких отвори з внутрішньої сторони дверей для фіксації відповідної планки;
3. Закріпіть відповідну частину, встановивши болт із напівкруглою гладкою головкою із зовнішнього боку дверей. З внутрішньої сторони покладіть гумову прокладку і вже на неї встановіть частину у відповідь. Зафіксуйте гайку за допомогою шестигранного ключа
4. ВАЖЛИВО! Не сильно затягуйте гайку у відповідь планки – вона повинна трохи пружинити завдяки гумовій прокладці, для правильного та вільного примагнічування до замку.
5. Закріпіть кріпильну планку електромагнітного замка у верхньому кутку коробки, використовуючи шурупи з комплекту
6. Прикладіть електромагнітний замок до кріпильної планки та прикрутіть два шурупи (внизу замка) за допомогою маленького шестигранного ключа
