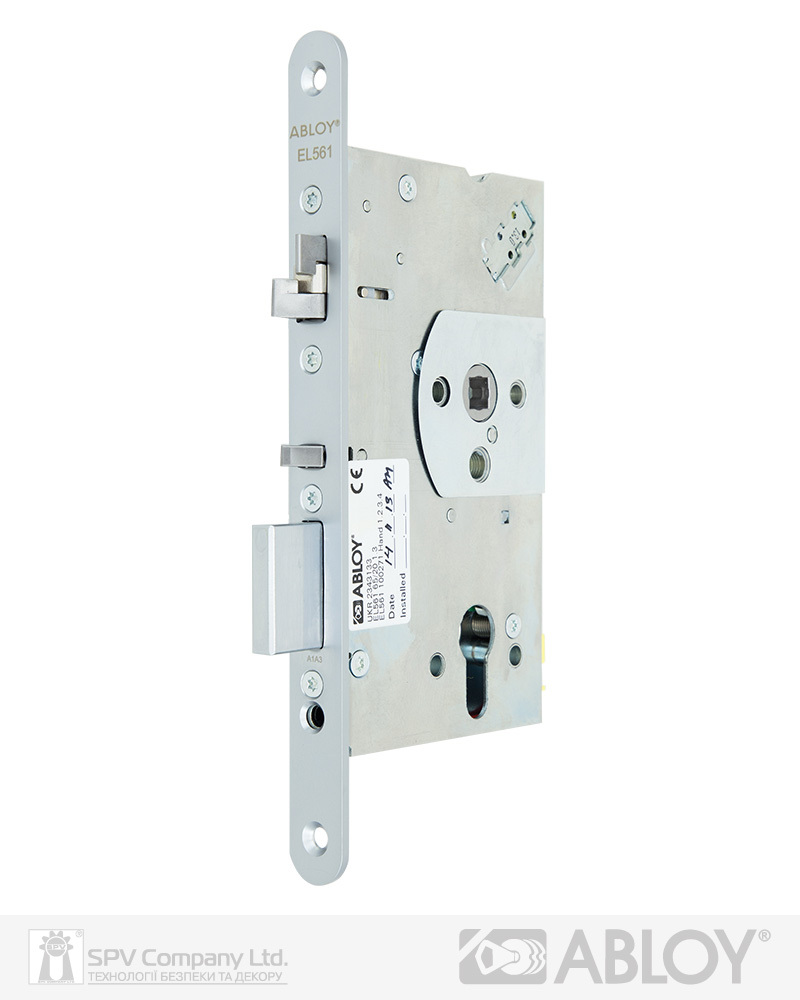

Замок електромеханічний ABLOY (Фінляндія) для підвищеного захисту

Виробник: ABLOY (Фінляндія)

• Модель: EL 561

• BackSet: BS65мм

• Міжосьова відстань: 72мм

• Тип відкривання: UNIV

• Стандарт: DIN

• Електричні опції: SOL 12-24V NC/NO

Повний опис

Електромеханічний соленоїдний замок ABLOY® EL561 з керованими з обох сторін електричним імпульсом ручками, для дверей, на яких необхідно контролювати прохід з обох боків.

Електромеханічні замки соленоїдного типу, класу High Security EL560/561 призначені для суцільних дерев`яних та металевих дверей з середньою прохідністю для типових об’єктів застосування – торгових / офісних приміщень, лікарень, освітніх центрів, готелів, житлових будинків. Найбільш підходять до ситуацій, коли необхідно поєднати переваги механічного відмикання за допомогою ручки з вимогами до контрольованого доступу. Інтегровані контакти стану замків можна підключати до різних систем для отримання зворотного зв’язку та використовувати для контролю стану дверей в системах безпеки

Переваги:

- замок універсальний (лівий / правий);

- ззовні та зсередини ручки керуються електричним імпульсом;

- нормально замкнений / нормально відімкнений - налаштовується при встановленні;

- замок із контролем з двох боків, використовується там, де існує необхідність контролювати вхід та вихід із приміщення;

- можливості побудови системи розмежування контролю доступу;

- фалева защіпка блокується при замиканні, виконує функцію додаткового ригелю;

- налаштування функцій NO/NC та сторонності відкривання роботи замка ( праві/ліві ) завжди можна здійснити безпосередньо на робочому місці при встановленні замка у двері;

- виходи для індикації, які можна використовувати в СКВД (системах контролю віддаленого доступу):

        а) фіксація ригеля у зачиненому стані;

        б) замок відімкнений;

        в) положення дверей;

        г) ручка натиснута;

        д) застосовано відмикання замка циліндром;

        е) петля саботажу, обрив якої сигналізує про пошкодження з`єднувального кабелю замка;

- автоматичне механічне блокування замка при зачиненні дверей;

- замок може застосовуватись в протипожежних дверях (згідно EN 1634-1);

- замок не може бути застосований на евакуаційних виходах;

- замок відповідає міжнародним стандартам (згідно EN14846);

- обробка корпусу замка: сталь хромована.

Технічні особливості:

- діапазон стабілізованої робочої напруги: 12 / 24 В постійного струму;

- споживання: 12VDC: 550 / 240 mA, 24VDC: 300 / 130 mA

- керування:

      а) ззовні та зсередини в залежності від налаштувань:

      б) пріоритетне відчинення механічним DIN-циліндром з обох сторін дверей, зачинення замка - автоматичне, при закритті дверей;

- замок використовується з цільним штоком 8/9 мм;

- шток,  зворотна планка до комплекту замка не входять, підбираються та замовляються окремо із додаткових аксесуарів;

- необхідний простір між зворотною планкою та корпусом замка в зачиненому стані: 2,0 – 5,5 мм;

- BаckSet: 65 мм;

- межцентрова відстань: 72 мм;

- передня (торцева) планка корпусу замка: заокруглена, симетрична, ширина 24 мм;

- неможливо використовувати замок сумісно із розпашною дверною автоматикою.

Додаткові аксесуари:

- зворотні планки заокруглені ABLOY: зазначається сторонність: ліва L DIN / права R DIN);

- зворотні планки прямокутні ABLOY: EA 330, EA 331;

- зворотні планки кутові ABLOY: EA 321, EA 323 (при виборі зазначається сторонність: ліва L DIN / права R DIN);

- фурнітура на роздільному щитку ABLOY: ручки ФОРУМ 4/004 + щиток 004PZ;

-

Комплектація:

корпус замка,

монтажний комплект з елементами кріплення,

адаптери 1 мм для штока 8мм,

паспорт-інструкція користувача,

пакувальна упаковка
