Доводчик накладний RYOBI 4550 (Японія) на двері вагою до_200кг та шириною 1600мм

Виробник: RYOBI LTD Японія

• Модель дотягувача: D-4550

• Колір обробки: SILVER

• Тип тяги дотягувача: UNIV_ARM

• Клас дотягувача: EN_2-7+

• Максимальна вага дверей: до_200кг

• Максимальна ширина дверей: 1600мм

Повний опис

Дотягувач дверей RYOBI® серії 4550 модель D-4550 UNIV (Японія) накладного типу – призначений для керування великими зовнішніми та внутрішніми дверима.

Має регулювання натягу внутрішньої пружини (класу дотягувача), що дозволяє використовувати єдину модель дотягувача до різних класів дверей. Також полегшує регулювання сили закривання дотягувача, не змінюючи його положення на дверях.

Можліве встановлення зі сторони зачинення дверей на дверну стулку з використанням кронштейну паралельної тяги (1-6+ клас).

Повністю контролює весь цикл зачинення дверей з роздільно регульованими швидкістями початкового та кінцевого зачинення (прихлопу).

Має регульовану функцію BackCheck (вітрове гальмо), яка затримує відчинення дверей після кута 70-80°, що дозволяє уникнути пошкодження дверей, фурнітури, стін.

Має регульовану функцію DelayAction (гальмо закривання), яка спрацьовує на великих кутах відчинення дверей, пригальмовуючи двери, даючи можливість проїхати маломобільним людям або занести вантажи.

Корпус виготовлений за технологією лиття алюмінію під високим тиском.

Декоративна пластикова кришка у комплекті.

Внутрішній механізм - шестерно-рейкового типу (Rack&Pinion), встановлений на якісних шарикопідшипниках.

Колір обробки - фарба срібляста.

Дотягувач регулюється в діапазоні 2-7+ класу згідно EN1154. За замовчуванням заводська установка - 3 клас зі стандартною тягою.

При встановленні з паралелною тягою регулюється в діапазоні 1-6 класу.

Можливість застосовувати у протипожежних дверях з межею вогнестійкості 60хв.

Максимальна вага дверей до 200кг,

Максимальна ширина дверей 1600мм.

Регулювання початкової та кінцевої швидкостей зачинення.

Ресурс експлуатації 2 000 000 циклів.

Робоча температура від -20°С до +45°С.

Розміри 331х97х62мм.

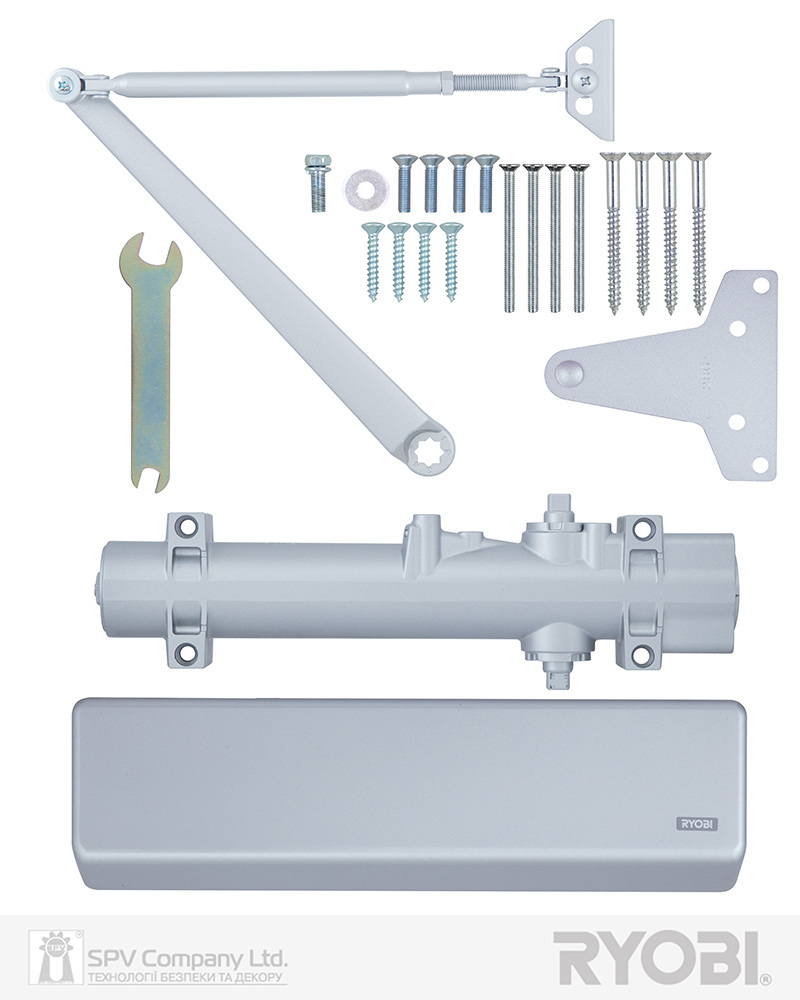

Комплектація: дотягувач, декоративна кришка, комплект кріплення, тяга стандартна, кронштейн паралельної тяги.

Регулювання класу дотягувача відбувається шляхом натягу внутрішньої пружини, без переміщення корпуса по полотну дверей, див. інструкцію.

Стандартна тяга, т.з. «коліно», надає два варіанта встановлення дотягувача на дверях.

1.    Зі сторони відкривання дверей: корпус дотягувача встановлюється на дверну стулку, тяга – на дверну раму.

2.    Зі сторони закривання  дверей: корпус дотягувача встановлюється на дверну раму, тяга на стулку.

Кронштейн паралельної тяги додає ще один варіант встановлення дотягувача:

В разі неможливості встановлення корпусу дотягувача на дверну раму зі сторони закривання дверей (немає місця), кронштейн паралельної тяги, т. з. «трикутник» або «косинка», дозволяє встановити на цій стороні корпус дотягувача на дверне полотно, а тягу з цім кронштейном на раму. При цьому тяга прийме паралельне положення до площини дверей. Див. схему монтажа.
