Облаштування примикання черепиці до труб і стін

Роль надійного примикання черепиці до труб та стін

Надійне примикання черепиці до труб та стін є критично важливим аспектом при встановленні покрівлі. Цей процес має кілька ключових ролей та функцій:

• Запобігання протіканню. Примикання черепиці до труб та стін забезпечує непроникний бар'єр для вологи. Правильно встановлена черепиця на периметрі даху та навколо труб запобігає проникненню дощової води та снігу, що тане, що може призвести до протікання та пошкодження внутрішніх елементів будівлі.
• Зміцнення структури. Хороше примикання черепиці до стін та труб сприяє зміцненню даху та запобіганню відриву матеріалу під впливом вітру або інших природних факторів. Це особливо важливо в областях із сильними вітрами чи екстремальними погодними умовами.
• Захист від вітрів та ураганів. Міцне примикання черепиці до стін та труб сприяє зменшенню ризику відриву покрівельного покриття в умовах сильних вітрів та ураганів. Це допомагає зберегти цілісність даху та запобігає руйнуванню матеріалів.

• Створення герметичного з'єднання. Якісне примикання черепиці до труб і стін забезпечує герметичне з'єднання, що допомагає запобігти проникненню вологи всередину будівлі. Це особливо важливо для уникнення гниття та пошкодження структурних елементів.
• Запобігання утворенню льоду та снігу. Правильне встановлення черепиці в зоні примикання до труб допомагає запобігти утворенню льоду та снігу, що може викликати проблеми з водовідведенням та створити негативні наслідки для покрівлі та фасаду будівлі.

В цілому, надійне примикання черепиці до труб та стін не тільки покращує естетику даху, але й відіграє критичну роль у забезпеченні довговічності, захисту від погодних умов та запобіганні протіканню.

Як встановити примикання черепиці до труб і стін

При укладанні натуральної черепиці примикання до труб і стін виконується за допомогою стрічки, що самоклеїться, Вакафлекс, яка має наступні технічні характеристики.

Матеріал: поліізобутиленова мастика (PIB), армована сіткою з алюмінію. На звороті по краях рулону нанесені клейкі стрічки із синтетичного каучуку шириною 2 см. Розмір: довжина 5 м, ширина 28 см, температуростійкість: -40°...+100°С по DIN 52 133, кольори: червоний, коричневий, чорний , зелений, вага: 5-ти метровий рулон приблизно 5 кг, УФ-стабільність: відповідає DIN 16 726.

Інструмент для роботи з Вакафлексом:

• ролик;
• метр складаний;
• олівець;
• ножиці.

Розрахунок матеріалу при облаштуванні примикання до пічної труби

1 – нижня частина примикання труби до покрівлі;
2, 3 – бічні частини;
4, 5 - верхня частина труби (здвоєний рулон);
А – ширина труби;
В – довжина труби (по скату).

Загальна довжина матеріалу обчислюється за такою формулою: 3А+2В+1300 мм.

Порядок роботи зі стрічкою Вакафлекс

1. Гідроізоляційну плівку, пише iBud.ua, треба підрізати із запасом не менше 10 см для нахльосту на трубу. Над пічним отвором обов'язково виконайте дренажний жолобок із плівки.
2. Черепицю навколо труби підріжте і покладіть із зазором 2...3 см. При необхідності під трубою підріжте черепиці для продовження лінії ряду і закріпіть їх на бруску, що вирівнює, шурупами 4,5x50 мм.
3. Облаштуйте нижню частину труби.
4. Виконайте бічні примикання.
5. Проклейте верхню частину труби.
6. Встановіть по периметру Вакафлекс планку Вака з термостійкими дюбелями.
7. Нанесіть у відбірку планки Вака Герметик К.

ВАЖЛИВО! Черепиця та поверхні стін повинні бути чистими та сухими. Якщо працюєте при температурі повітря менше +5°С, для їх прогріву застосовуйте технічний електрофен.

Примикання до нижньої частини труби

Примітка. На внутрішній поверхні стрічки є захисна плівка для зручності монтажу розділена перфорацією на 3 частини. Відріжте нижню смугу Вакафлекс (довжина смуги = ширина труби + запас по 5см з кожного боку труби). Зігніть смугу вздовж куточком таким чином, щоб ширина однієї зі сторін становила близько 15-16 см. Прикладіть смугу широкою частиною до труби.

Зніміть верхню захисну плівку з клейкої смуги та приклейте верхню частину Вакафлексу до труби. Зніміть середню захисну плівку і додайте до труби всю поверхню металевим роликом.

Зніміть плівку з нижнього краю Вакафлекс і приклейте рулон тільки по верху хвиль черепиць. Приклейте вакафлекс на всю поверхню черепиць, використовуючи ролик.

Примітка. Перш ніж остаточно приклеювати матеріал, необхідно спрофілювати його руками по профілю поверхні.

Розріжте верхню не приклеєну частину Вакафлексу під кутом приблизно 45°, не дорізаючи 1 см до точки перетину схилу та лінії труби. Приклейте роликом розрізані ділянки на трубу та черепицю.

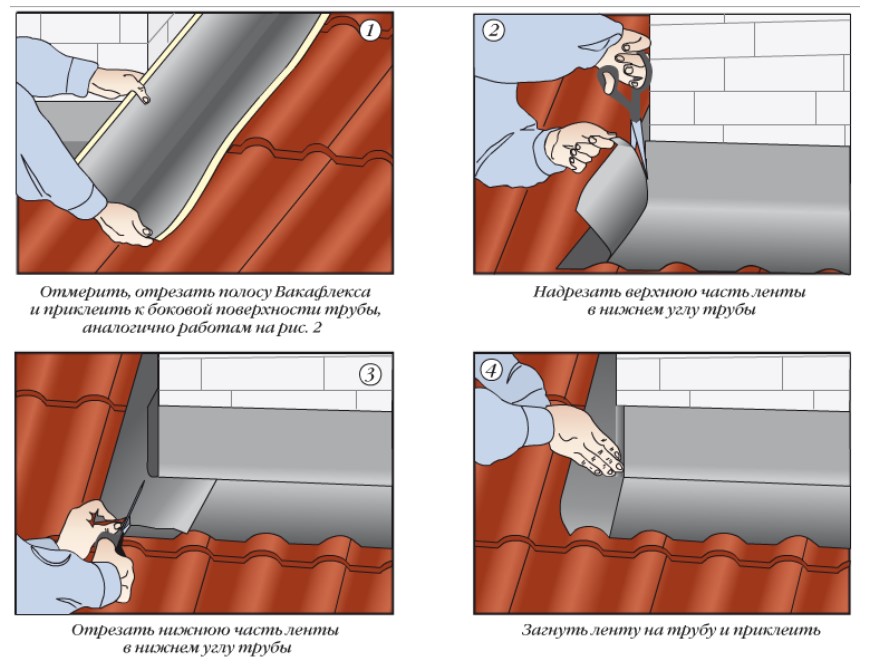

Примикання до бічної частини труби

Бічний рулон Вакафлекс повинен починатися від нижньої кромки вже наклеєної смуги і закінчуватися на 10...15 см вище верху труби. Відріжте дві лінії необхідної довжини. Зігніть смуги куточком. Відстань між верхньою кромкою нижньої склеї наклеєної і верхньою кромкою бічної смуги не повинна перевищувати 3 см. Зніміть верхню захисну плівку з клейкої смуги та приклейте верхню частину Вакафлексу до труби. Відступивши 2...3 см від лінії труби, зробіть розріз паралельно трубі до точки перетину ската та труби. Лінію різання не доводьте приблизно 2 см до цієї точки. Відріжте бічну частину паралельно лінії стоку води. Шматок, що залишився, Вам знадобиться пізніше. Ножицями закругліть кути бічних смуг Вакафлексу, щоб зменшити вплив вітру.

Приклейте нижню частину рулону та прокатайте її роликом. Розріжте верхню частину бокового рулону в напрямку точки перетину лінії труби та схилу. Лінію різання не доводьте приблизно 1см до цієї точки. Приклейте підрізані частини на трубу та черепицю та прокатайте їх роликом. Лівий та правий кути труби у верхній частині проклейте.

Примикання до верхньої частини труби

Для захисту покрівлі, критої натуральною черепицею Braas, від талої води верхній рулон Вакафлекс виконайте здвоєним.

Елементи безпеки покрівлі Елементи системи безпеки покрівлі з натуральної черепиці призначені для безпечного переміщення по покрівлі з кутами нахилу скатів від 15 ° до 52 °. При куті ската не більше 45° допускається встановлювати елементи безпеки покрівлі через два ряди черепиць. На кутах понад 45 ° необхідно встановлювати опорні елементи на кожний ряд.

Відріжте дві лінії необхідної довжини. Зніміть захисну плівку з верхньої смуги і наклейте на нижню смугу з нахлестом 5 см. Прокатайте стик роликом.
Однією з вимог при облаштуванні примикання покрівлі з натуральної черепиці у верхній частині труби є укладання Вакафлексу під черепицю вищерозташованого ряду. У тих випадках, коли неможливо виконати цю вимогу через положення черепиць ряду, що примикає, і брак ширини здвоєної смуги, пише iBud.ua, необхідно облаштувати за трубою настил з дощок в площині нижчерозташованого ряду. Після монтажу Вакафлексу, накрийте його верхню частину черепицею вищерозташованого ряду.
Покладіть здвоєний рулон у жолобок з невеликим ухилом у будь-який бік і приклейте Вакафлекс до труби. Зніміть захисну плівку та приклейте Вакафлекс до хвиль черепиць або дерев'яного настилу. Приклейте та прокатайте Вакафлекс по всій поверхні черепиць за винятком нижньої ділянки (що примикає до труби і не закрита черепицею) для відведення дощової води та бруду.

Виконайте розріз вниз паралельно до лінії труби, відступивши від неї 2...3 см. Лінію різу не доводьте приблизно 1 см до лінії схилу. Відріжте нижню зайву частину рулону ножицями, закругліть кути нижньої кромки. Приклейте підрізані частини до труби та черепиці та прокатайте роликом.
Якщо над трубою можливе утворення мішка, то для захисту покрівлі від проникнення талої води під час відлиги верхню кромку Вакафлексу відігніть у вигляді відбортування на 2...3 см. Покладіть черепицю на Вакафлекс. При стикуванні рулонів забезпечте нахльостування однієї смуги на іншу не менше 5 см. При влаштуванні примикань не допускайте зустрічних стиків!

Робота з планкою Вака

Примикання до нижньої частини труби
Відріжте нижню планку необхідної довжини: довжина планки дорівнює ширині труби + випуск по обидві сторони по 5 см. Верхню частину розріжте і зігніть по лінії труби.
Нижню частину планки розріжте, зігніть по лінії, що відступає від кута труби на 1 см. Верхню відбірку частини планки загніть молотком до труби. На нижній частині планки відріжте знизу куточок паралельно лінії ската. На верхній частині розмітте та просвердліть отвори для дюбелів 6мм. Намітьте по планці і просвердліть у трубі отвори 6x40 мм. Закріпіть планку на пічній трубі термостійкими дюбелями із шурупами. Крок кріплення трохи більше 20 см!

Примикання до бічної частини труби
Прикладіть бічну планку Вака паралельно лінії ската і позначте на її внутрішній поверхні контур нижньої планки та лінію труби зверху.

Нижній край бічної планки обріжте по контуру закріпленої нижньої планки. Закріпіть бічну планку шурупами. Крок кріплення трохи більше 20 см!

Верхня частина труби

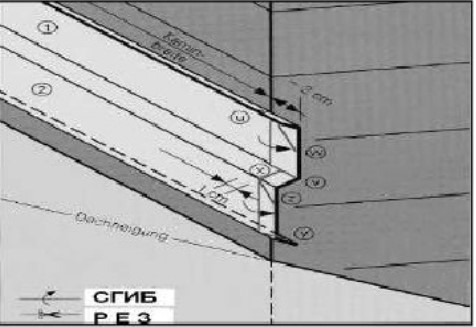

Відріжте верхню планку: довжина планки = ширина труби + випуск обидві сторони по 2 см. Позначте на верхній планці з внутрішньої сторони контури встановлених бічних планок.

Верхню частину 1 розмітте та зігніть по лінії труби v. Для цього послідовно виконайте різи u. Нижню частину 2 зігніть по лінії відступає від труби на 1 cм. Для цього виконайте різи x та y. Відріжте кромки w і z, що виступають, по куту ската.

Намітьте по планці і просвердліть у трубі отвори 6x40 мм для дюбелів. Закріпіть верхню планку на трубі. За допомогою будівельного шприца нанесіть Герметик К у відбірку планки по всьому периметру примикання і надайте йому гладку форму.

Верхня кромка Вакафлексу захищена від опадів планкою Вака, закріпленої на пічній трубі термостійкими дюбелями з корозійностійкими шурупами. У відбортування планки нанесений Герметик К однокомпонентний синтетичний каучук, що не містить силікону, що перешкоджає затіканню води під Вакафлекс.

Обрешітка під натуральну черепицю Лайка для натуральної черепиці - це дерев'яні бруски мінімальним перетином 30x50 мм, що монтуються вздовж кроквяних ніг з метою утворення підпокрівельного зазору. Обрешітка для натуральної черепиці з брусків довжиною 135...137 см і товщиною 30...50 мм прибивайте оцинкованими цвяхами з кроком приблизно 30 см.

Вентиляція підпокрівельного простору (вихід повітря) здійснюється за рахунок особливостей конструкції без застосування вентиляційних черепиць. Подумки заведіть контробрешітку ската на стіну. Закріпіть бруски на стіні. Середня товщина брусків 25 мм.

Довжину брусків вибирайте в залежності від величини снігового покриву у Вашому регіоні. Головна функція конструкції – забезпечити безперешкодний вихід повітря з підпокрівельного простору за наявності снігу на покрівлі. Встановіть та закріпіть на брусках уздовж усього ската дошку, що відповідає висоті брусків.

Виконайте примикання до черепиці та дошки за допомогою Вакафлексу. Закріпіть верхній край смуги на дошці. Встановіть та закріпіть крапельник на висоту, що забезпечує захист від попадання води та безперешкодний вихід повітря з-під покрівлі. Забезпечте герметичність з'єднання крапельника та стіни. Заміною Вакафлекс може служити або традиційний фартух з оцинкованого заліза (міді) або м'яких матеріалів, що наклеюються аналогічно Вакафлексу. При цьому слід мати на увазі, що будь-які дешеві заміни зазвичай ведуть до зниження якості. Нижче викладено порядок примикання з використанням рулонного свинцю.
