Монтаж вишки тури: елементи конструкції, інструкція та основні моменти


Сьогодні розвиток будівельної сфери досяг високого рівня: починаючи від простого інструменту і закінчуючи зведенням різноманітних архітектурних шедеврів. Але щоб реалізувати в життя проект будови одного інструменту буде мало, тому найчастіше використовуються різне допоміжне будівельне обладнання. Так для виконання робіт на висоті, де звичайні сходи вже не підходять, будівельники найчастіше застосовують риштування. А якщо роботи проводяться в тісних умовах і в обмеженому просторі, то без будівельної вишки тури тут не обійтися.

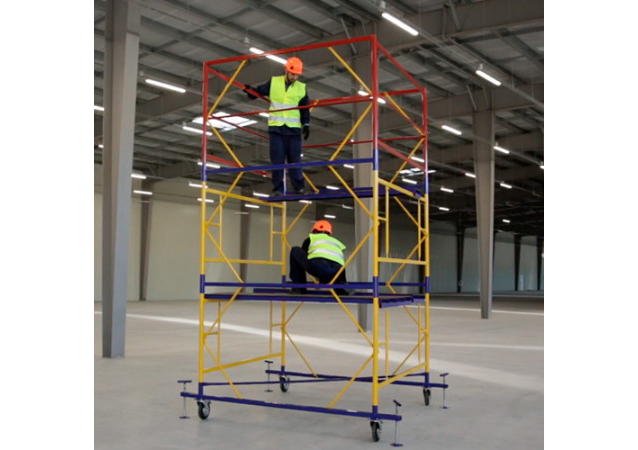

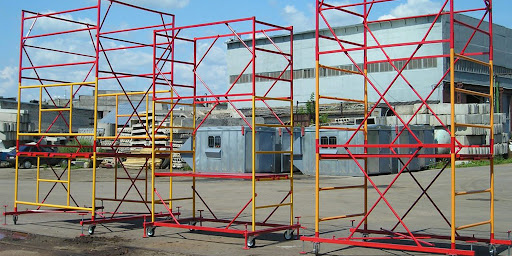

Вишка туру будівельна – це пересувний збірно-розбірний вид риштування баштового типу. Даний пристрій має досить просту конструкцію і невелику власну вагу. З основних переваг обладнання можна виділити наступні: висока міцність, мобільність та маневреність, стійкість до навантажень та атмосферних опадів, тривалий термін служби, швидкий монтаж та демонтаж.

Вишку туру використовують для різних будівельних процесів як усередині, так і зовні об'єкта. Залежно від умов та об'єму робіт необхідно підбирати варіант обладнання з оптимальними параметрами, серед яких головну роль відіграють робоча висота та площа робочої платформи. Вишка тура, висота якої може становити від 3 до 20 м, широко зарекомендувала себе для виконання вертикальних робіт різної складності, а саме:

  • будівельні та ремонтні роботи (кладка стін, облицювання каменем та плиткою, теплоізоляційні та покрівельні роботи та ін.);
  • оздоблювальні роботи (фарбування, штукатурка, поклейка шпалер та ін.);
  • монтажні роботи (монтаж сендвіч-панелей, встановлення опалубки, монтаж металоконструкцій та ін.);
  • клінінгові послуги (миття вікон та фасадів на великій висоті);
  • обслуговування та заміна елементів вентиляції, освітлення та інших комунікацій;
  • реставраційні роботи пам'ятників та архітектурних об'єктів;
  • встановлення та обслуговування рекламних щитів та банерів.

Основні конструктивні елементи вежі тури

Як вже було сказано вище вишка тура є збірно-розбірним будівельним пристроєм, кожен елемент якого має своє призначення і відповідає за сприйняття тих чи інших навантажень.

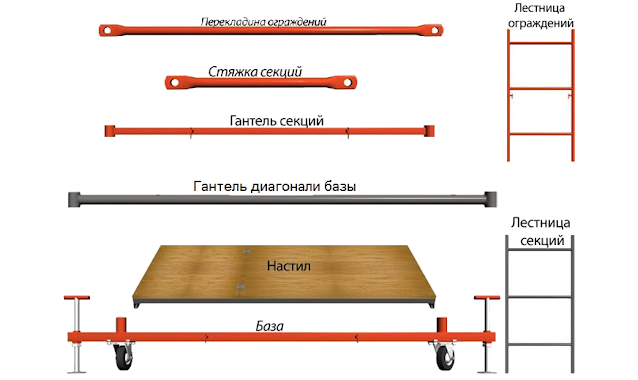

Вишки тури будівельні конструктивно складаються з:

  • секція сходів та секція сходів огорожі - основні несучі елементи, що забезпечують безпечний підйом та спуск робітника;
  • стяжки секцій служать для з'єднання всіх основних конструктивних елементів між собою;
  • перекладини огорож надають додаткової жорсткості робочому майданчику тури та запобігають падінню людини з висоти;
  • гантелі огорож та секцій - сполучні елементи, які пов'язують огорожі та сходи між собою в єдину міцну конструкцію;
  • колісна база знаходиться в нижній частині пристрою та служить для переміщення його з одного місця роботи на інше;
  • настил кріпиться до сходів секцій сходів огородження з двох сторін і використовується для розміщення робітника, матеріалів та інструментів, необхідних для виконання завдання.

Основні етапи монтажу пристрою

Нехитра та інтуїтивно зрозуміла конструкція та дотримання інструкції по встановленню є запорукою довгої та надійної служби вишки тури. Будівельна тура, як і будь-яка рамна конструкція, збирається знизу вгору за наступною схемою:

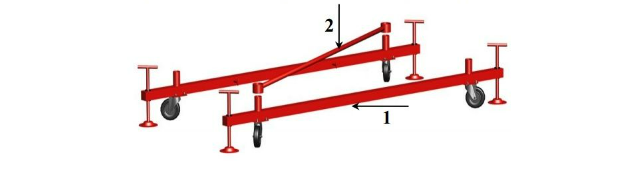

1. Монтаж колісної бази. На рівній площадці встановлюються паралельно один одному замками всередину дві бази (1) (металеві рами з прикрученими колесами), які фіксуються між собою за допомогою об'ємної діагоналі (2). За допомогою гвинтових опор базу вирівнюють за рівнем горизонту доти, доки колеса не будуть відірвані від землі з чотирьох сторін, що забезпечує стійкість конструкції.

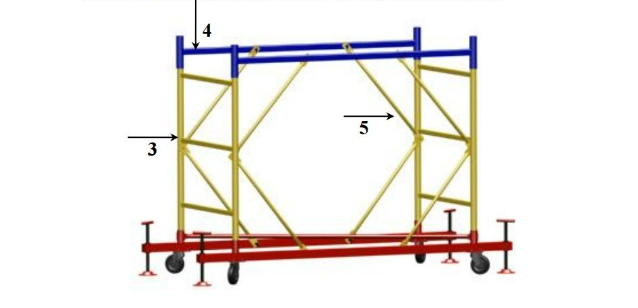

2. Монтаж секцій. Зверху в склянки основи вставляються сходи секцій (3). На них зверху надягають гантелі секцій (4). Для більшої стійкості конструкції секції закріплюються стяжками (5) по чотири на кожну сторону. Повторюючи цей етап висота вежі тури збільшується до потрібної.

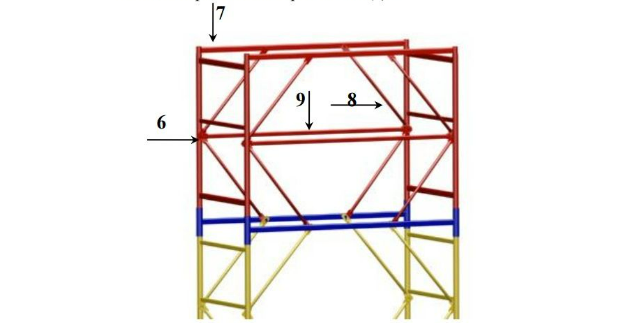

3. Монтаж робочого майданчика. Для початку необхідно вставити секції сходів огорожі (6) у сполучні гантелі останньої секції. Потім необхідно надіти на них гантелі огорожі (7) та закріпити їх стяжками (8). Далі встановлюються поперечини огорож (9).

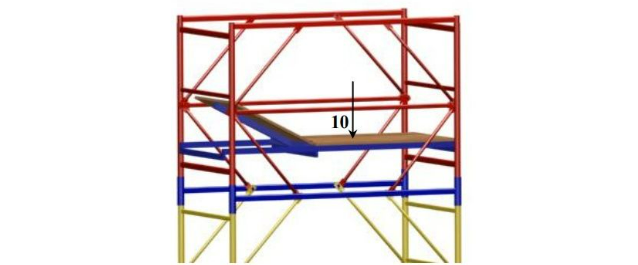

Установка вешки тури завершується після укладання настилу на поперечки сходів огорожі (10) з двох сторін.

Важливі моменти при збиранні вежі тури

1. Будівельні вежі тури збираються виключно на рівній поверхні. Якщо ж є невеликі нерівності або ухил або роботи проводяться на сходах, то обов'язково необхідно за допомогою домкратів вирівняти основу обладнання - колісну базу.

2. Тура будівельна вимагає ретельного огляду та перевірки всіх елементів перед початком складання. А під час її встановлення особливу увагу необхідно приділити міцності вузлів та з'єднань.

3. Прапорці замків на гантелях повинні бути повернені всередину будівельної вежі тури, що дозволяє надалі закріпити діагональні стяжки.

4. Хоча на перший погляд може здатися, що перекладини огорожі зовсім ні до чого будівельної вежі, але насправді зовсім не так. Дані елементи є захистом від падіння людини або обладнання з висоти і додатково посилюють конструкцію в цілому.

5. Вишка тура, максимальна висота якої перевищує 7 м, повинна мати додаткові упори – стабілізатори, які захищають її від перекидання.

6. Після переміщення тури вишки на нове місце робіт обов'язково необхідно зафіксувати її за допомогою ножного гальма або домкратів (крутити гвинтові опори необхідно доти, поки колеса не будуть відірвані від землі).

Дотримуючись простої інструкції з установки та техніки безпеки при експлуатації тура вишка будівельна не тільки вбереже робітників від нещасного випадку та псування інструментів та матеріалів, а й значно прискорить процес виконання поставленого завдання.
