Угол монтажный для системы контроля доступа Yli Electronic MBK-280W-S(SS304)-ZL (302105)

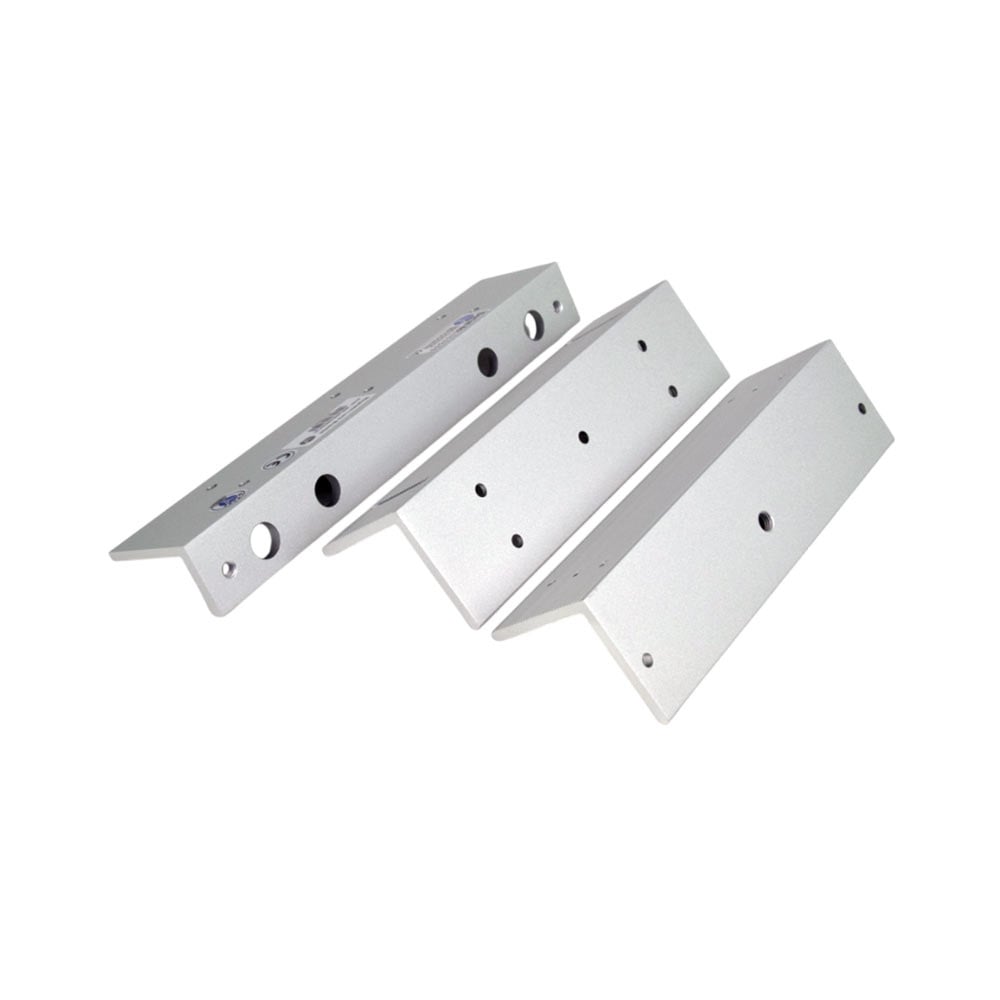

ZL-образный кронштейн MBK-280W-S(SS304)-ZL для крепления электромагнитного замка на открывающуюся внутрь дверь. Совместим с электромагнитным замком YM-280W-S(SS304).

Размеры: L-кронштейн 255x47x28.5 мм; Z-кронштейн 180x50x54.3 мм.

Установка кронштейна MBK-280W-S(SS304)-ZL

Снимите монтажную пластину с корпуса замка

Закрепите L-кронштейн на дверной раме

Зафиксируйте корпус замка на L-кронштейне

Соберите Z-кронштейн и закрепите его на дверной коробке.

Закрепите пластину арматуры на Z-кронштейне.
